昔のカーグラTVのオープニングに出ていた青いブガッティに装着されていたタコメータの 針の独特な動き、記憶に残っている人も多いのではないだろうか? 私も、クラッシックカーならあのメカニカルなタコメータでなければ!と思っていたが、 すでに骨董品としての価値が高いクロノメトリックメータ、入手も困難な状態。 うちのミニには、クラシカルな雰囲気を出すため、古いSmithsの文字盤を特注で作って もらったが、やっぱり本物のようなメカニカルな動きがない。 当たり前だけど... で、イギリスのオークションでメーターの出物をチェック、運良く落札出来ちゃいました! でも、これだけでは動かないのが、クロノメトリック、機械式のメーター。 エンジン回転を取り出さなければならない! さあ、うまく取り付けできるだろうか? |
|
入手できたのは、名門Smithsのクロノ、右上から時計回りに 針が動く、8,000rpmまでのはしごスケール、ギア比が4:1で、 赤いTell Tale(スパイ針)付きのタイプ。 文字盤はオリジナル?通常ならモデル名が書かれている はずなのに...まぁ、いいか。 |
|
裏側は、塗装が少し剥がれているが、概ね良好。 UKの専門店でメンテしたステッカーが貼られている。 照明用バルブは内蔵していないタイプだ。 右にあるボタンは、スパイ針をリセットするためのもの。 |
|

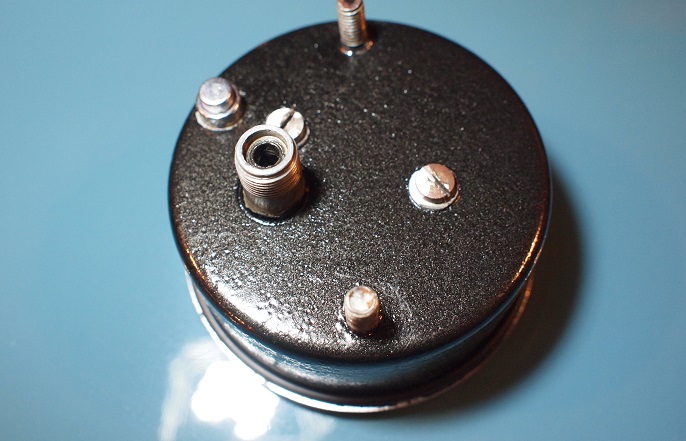

大事なメーター、錆びてしまわぬよう、塗装しておこう。 雰囲気を出すため、UKで購入していたハンマーエフェクトの スプレーで塗ってみた。微妙なデコボコができるスプレーで 気に入っているのだが、日本でも売っているのだろうか? メーターはこれで準備OK! |
|

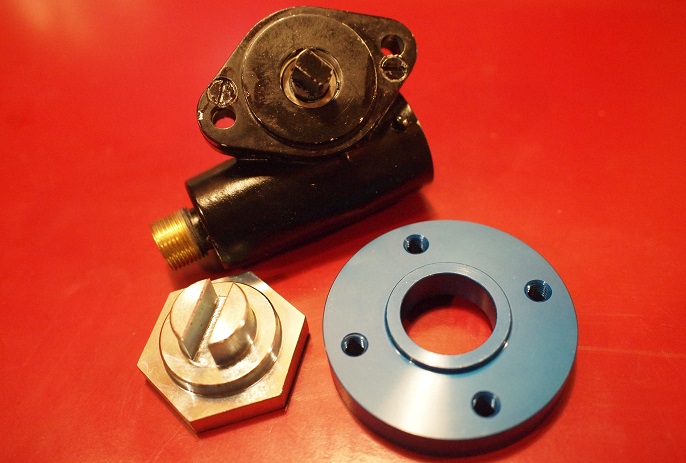

名前のとおり、機械式タコメータなので、エンジン回転を 取り出さなければならない。そのため、カムシャフトにギアを つけて、その回転をワイヤーでメータと繋ぐのだ。 黒いのがギアユニットで、これを固定するベース、そして カムシャフトに取り付けるカギ付きナットが必要となる。 |
|
取り付けるには、タイミングチェーンカバーを加工しなければ ならない。 今回の作業で一番大変だったのは、このカバーの脱着。 ラジエターをはずし、クランクプーリーを抜きカバーを外す。 狭いミニのエンジンルーム、手が傷だらけになってしまった。 |
|
せっかくここまでばらしたので、レストア中にやらなかった タイミングチェーンとテンションゴムを新品に替えておこう。 |
|

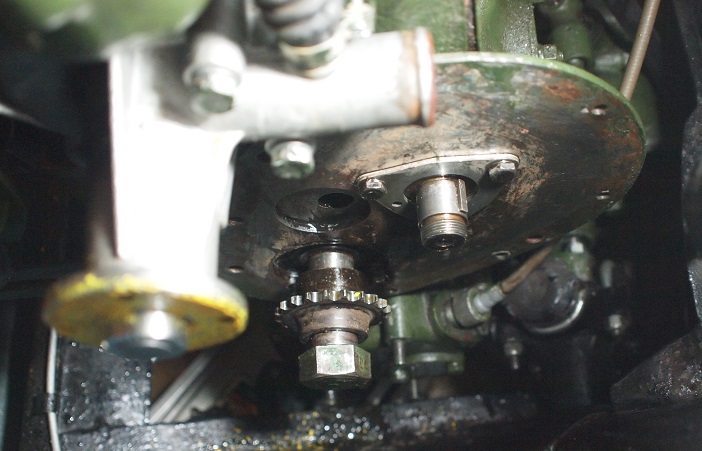

オイルとマイクロロンのグリスをたっぷり塗って、チェーンと ギアを組み付ける。 クランクとカムの位置を間違えると、 エンジンはかからないどころか、壊してしまうので慎重に。 カムギアの固定ナットをカギ付きの専用品に交換して固定。 このカギにギアユニットのキーがはまり、回転を伝えるのだ。 |
|
ギアユニットを取り付けるため、チェーンカバーの加工だ。 カムシャフトに付けたナットの先端がギアユニットにピッタリ 合うように穴位置を決める。 穴が決まれば、ギア向きを考え、ベースプレートを固定。 青アルマイトが浮かないよう、オリーブグリーンにペイント。 |
|

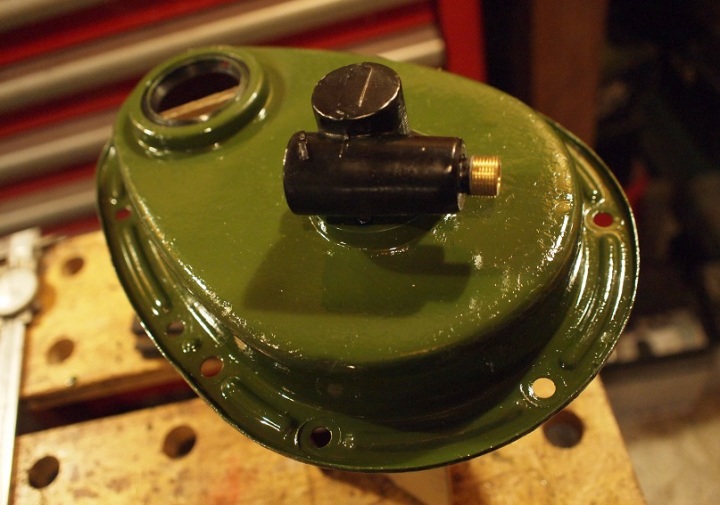

ギアユニットは、こんな感じで装着される。 このギアユニット、カムシャフトの回転を90度曲げると同時 にギア比も変えるのだ。 カムシャフトはクランクの半分の 回転(2:1)なので、ギア比が4:1のメータに合わせるため、 ギアユニットで2:1に減速させるのだ。 |
|

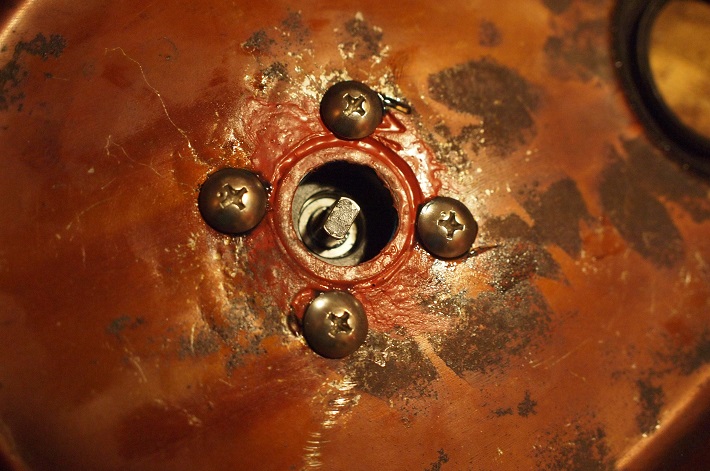

ベースは裏側から頭が低いステンレスのボルトで固定。 そのうち2本はギアユニットの固定に使う。 残り2本は振動で緩んでチェーンに挟まぬよう、ロックタイト で、しっかりと固定しておく。 ギアユニットのキーはこんな感じで穴の中心に来るのだ。 |
|
エンジンに組み付けてみたところ。 いざ組んでみると、狭いエンジンスームで結構飛び出して いるが、他のモノと干渉しないのだろうか... |
|
必要な物は付いたので、エンジンルームを元に戻していく。 ここでもミニの合理的なパッケージングに拒まれる... なんとか組み終え、各部のクリアランスを見ると、ラジエター ファンもベルトもぎりぎり。でもぶつからないのがすごい! (偶然?) |
|

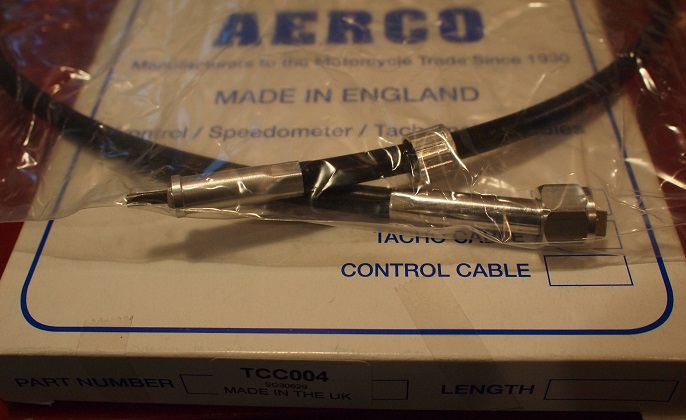

ギアユニットとメータを繋ぐケーブルは、古い英国バイク用 のリプロ品だが、今でもちゃんと今でも手に入る。 こちらも、オイルたっぷり塗って組み付けた。 |
|

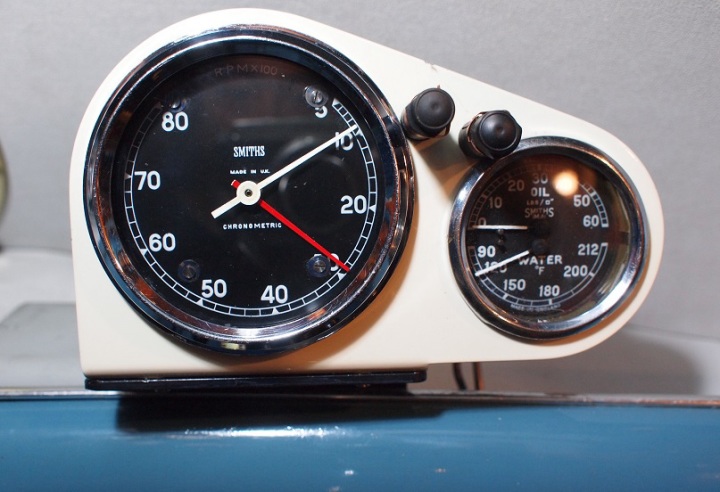

電気式タコメータと交換! 見た目はスケールの位置が違うだけで、それほど変わら ないが、やはり本物は存在そのものが違う! ちょっと残念なのは、Smithsのロゴが異なることか。 |
|

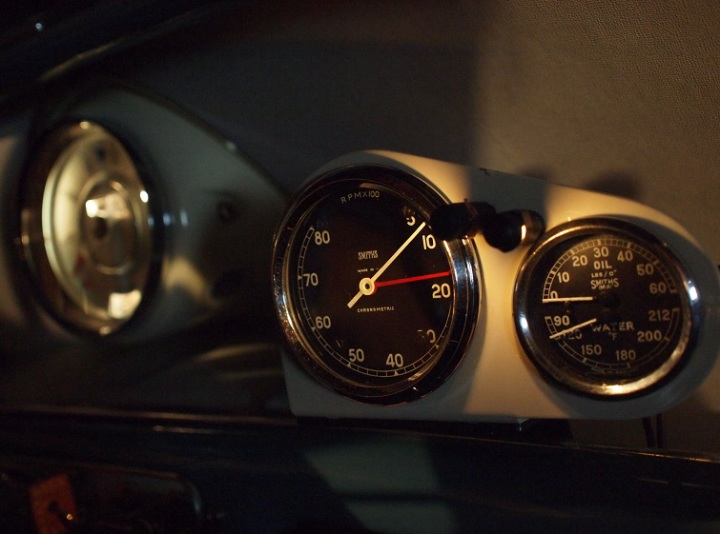

照明が内蔵されていないので、前にデュアルゲージに 付けた街灯タイプの照明をタコメーターにも追加。 これはこれで、ノストラジックな演出だ。 ナイトドライブがワクワクする! |
|

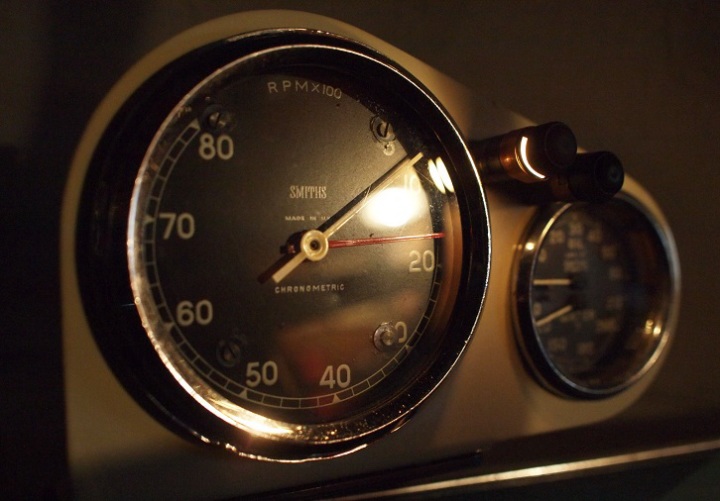

さて、エンジンをかけてみると... エンジン回転が上がると、ステップを刻むように、カクカクと 上昇、スーっと下降、まるで生きているような動きだ。 耳をすませば、チッチッチッと時を刻む手巻きの腕時計の ような音も聞こえてくる。 もう、たまりません! |
