- Engine -
色々とUKのオークションサイト(ebayね)を見ていると、面白そうなものがいっぱい。 その中で、比較的安いポイントレスキットが、気になって仕方がない(笑) これは試してみない手はない! と、ポチッとしてみた。 さて、どんなものなのか?試してみよう。 |
|

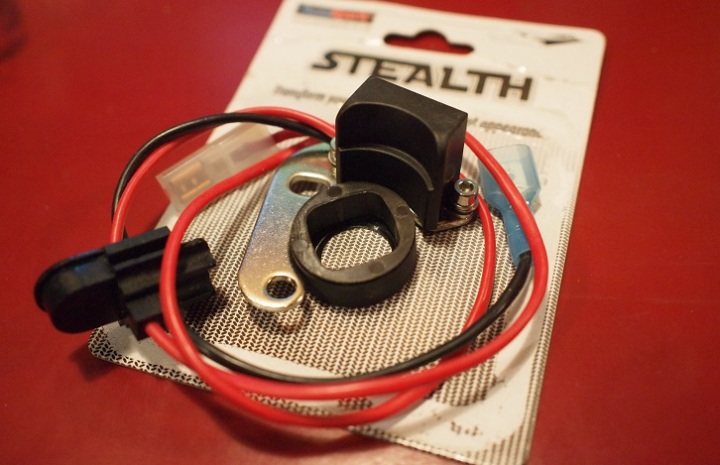

これがそのキット。ホール素子を使用したパルス発生器 のようなもので、ポイントをごっそり外してこれに組み 替える。 ホール素子は、今やABSやクランクの回転を測るセンサー に使われているもので、これをデスビに応用するのだ。 |
|

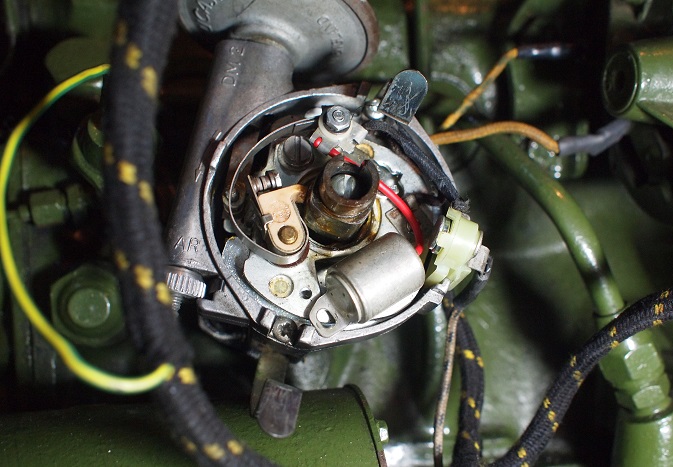

こちらがオリジナルのポイント付きデスビ。 センターのシャフトにある4つのカム(山)により、ポイント が開け閉めされる。 |
|

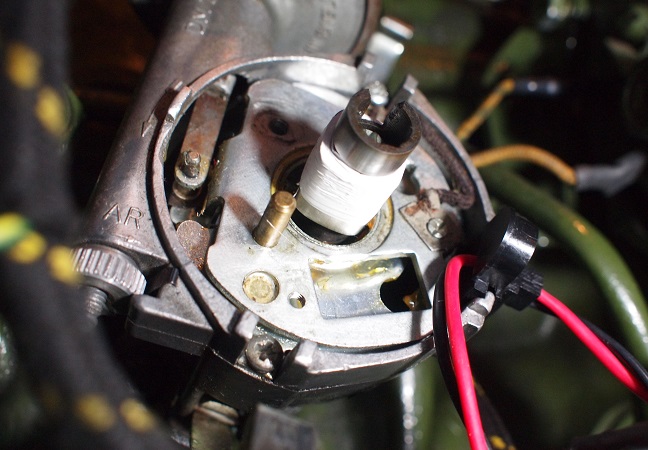

ポイントを外すと、スッキリ。 中心のシャフトにキットの ドーナツ状の部品をはめ込むのだ。 ちょっとゆるかったので、テープを巻いて隙間をなくし 確実に固定させる。 |
|
このドーナツの表面が磁気化されていて、S極とN極が 交互に4つずつ並んでいて、くるくる回る。 その磁界の変化をホール素子が検知し、パルスに 変えるのだ。 このパルスがポイントの代わりになり、 イグニッションコイルが高電圧を作るという仕組みだ。 |
|

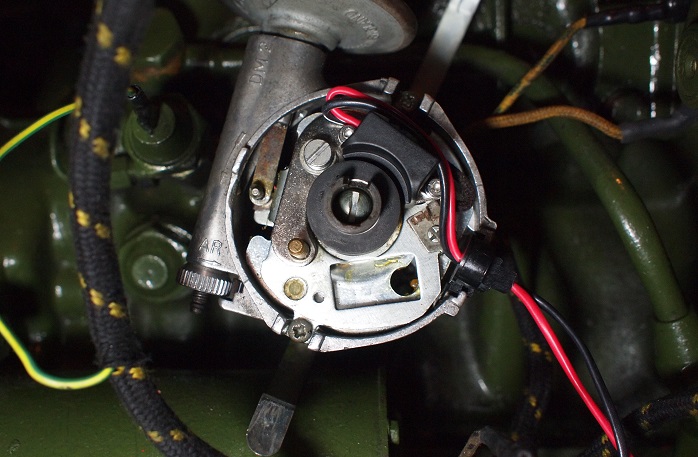

ドーナツの右上の黒い部分がセンサー部。 ポイント固定のネジを使って固定できるようなブラケット が付属しているので、簡単にボルトオン! 2本の配線をイグニッションコイルに繋いで完了。 ローターをつけ、デスビキャップを戻して組付終了。 |
|
セッティングは点火時期を合わせるだけ。 フライホイールケースにある小窓からフライホイールの 点火時期の目盛にタイミングライトをあてて進角の 調整する。 狭いので、鏡を利用するとよく見えるぞ。 以前と同じ値に合わせて完了! |
|
エンジンをかけてみると、点火タイミングもしっかり安定していて特に問題はなさげ! もしこれが耐久性もあるようであれば、メカ接点がない分、ポイントの摩耗だけで なく、湿気にも強くなり、安心感が増すのだが。 さて、どうなることやら! |
